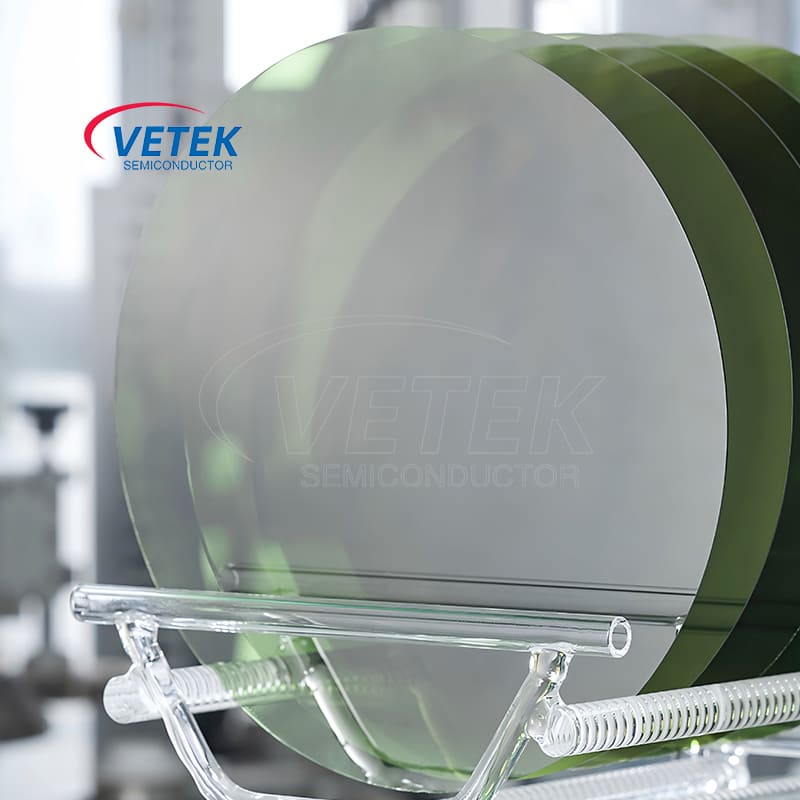

4H半絶縁型SIC基板

SICウェーハは、半導体処理プロセスで複数の重要な役割を果たしています。抵抗率、高い熱伝導率、ワイドバンドギャップ、およびその他の特性と組み合わせて、特にマイクロ波およびRFアプリケーションでは、高周波、高出力、高温フィールドで広く使用されています。これは、半導体製造プロセスに不可欠なコンポーネント製品です。

主な利点

1。優れた電気特性

高い臨界破壊電界（約3 mV/cm）：シリコンの約10倍で、高電圧の電力デバイスに適した、より高い電圧と薄いドリフト層の設計をサポートし、抵抗を大幅に減らします。

半挿入特性：バナジウムドーピングまたは固有の欠陥補償を介した高抵抗率（> 10^5Ω・cm）。

2。熱および化学的安定性

高い熱伝導率（4.9W /cm・k）：優れた熱散逸性能、高温作業（理論的作業温度が200°以上に達する可能性がある）をサポートし、システムの熱散逸要件を減らします。

化学的不活性：ほとんどの酸とアルカリへの不活性、強い腐食抵抗、過酷な環境に適しています。

3。材料構造と結晶品質

4Hポリタイピック構造：六角形構造は、他のポリタイピック構造（6H-SICなど）よりも優れており、高周波デバイスに適した、より高い電子移動度（たとえば、約1140cm²/v・sの縦方向の電子移動度）を提供します。

高品質のエピタキシャル成長：低欠陥密度不均一なエピタキシャル膜（ALN/SI複合基質のエピタキシャル層など）は、CVD（化学蒸気堆積）技術を通じて実現でき、デバイスの信頼性が向上します。

4。プロセスの互換性

シリコンプロセスと互換性があります：SIO₂絶縁層は、MOSFETなどのシリコンベースのプロセスデバイスを簡単に統合できる熱酸化により形成できます。

OHMICコンタクトの最適化：マルチレイヤー金属（Ni/Ti/Ptなど）の合金プロセスの使用により、接触抵抗（Ni/Si/Al構造接触抵抗が1.3×10^-4Ω・cmなど）を減らし、デバイスのパフォーマンスを改善します。

5。アプリケーションシナリオ

Power Electronics：高電圧Schottky Diodes（SBD）、IGBTモジュールなどの製造に使用され、高いスイッチング周波数と低損失をサポートします。

RFデバイス：5G通信ベースステーション、レーダー、およびAlgan/Gan HEMTデバイスなどのその他の高周波シナリオに適しています。

Vetek Semiconductorは、顧客のニーズを満たすために、より高い結晶品質と加工品質を常に追求しています。4インチそして6インチ製品が利用可能です8インチ製品は開発中です。

SIC基質の半断熱基本製品仕様:

SIC基質の結晶品質仕様を半挿入します:

4H半絶縁タイプSIC基板検出方法と用語:
