4°オフアクシス p 型 SiC ウェハ
  • 4°オフアクシス p 型 SiC ウェハ4°オフアクシス p 型 SiC ウェハ

4°オフアクシス p 型 SiC ウェハ

Vetek Semiconductorは、軸P型SICウェーハ4°から4°のプロの中国メーカーです。軸の4°P型SICウェーハは、高性能電子デバイスで使用される特別な半導体材料です。 Vetek Semiconductorは、さまざまなSICウェーハ製品に高度なソリューションを提供することに取り組んでいます。私たちはあなたのさらなる相談を心から楽しみにしています。

中国の専門半導体メーカーとして、VeTek Semiconductor 4°off axis p 型SiCウェハP型ドーピングを切断して受けるときに、結晶の主要な結晶方向(通常はC軸)から4°を逸脱する4Hシリコン(SIC)ウェーハを指します。この製品は通常、半導体産業チェーンの電子電子デバイスと無線周波数(RF)デバイスの製造に使用され、優れた製品の利点があります。


オフアクシス切断により、VeTek Semiconductor の 4°オフアクシス p 型 SiC ウェハは、エピタキシャル層の成長中に発生する転位や欠陥を効果的に低減し、ウェハの品質を向上させることができます。さらに、4°のオフアクシス配向は、より均一で欠陥のないエピタキシャル層の成長に役立ち、エピタキシャル層の品質が向上し、一般に高性能デバイスの製造に適しています。


さらに、VETEK半導体の4°軸P型SICウェーハ製品は、ウェーハをより多くのホールキャリアを持たせ、ドーピングアクセプター不純物(アルミニウムやボロンなど)によりP型半導体を形成することができます。 Pタイプ4H-SICウェーファーは、P型層を必要とする電力デバイスの製造によく使用されます。このタイプの半導体には、優れた電気特性があります。


6H-SICなどの他の多型と比較して、4H-SICより高い電子移動度と絶縁破壊電界強度を備えており、高周波数および高出力のシナリオに適しています。さらに、4H-SiC 材料は高電圧および高温耐性に優れており、過酷な環境でも正常に動作します。


2インチ4インチ4°軸P型SICウェーハサイズ関連標準

2inch 4inch 4°off axis p-type SiC Wafer Size-related standards


6インチ4°軸P型SICウェーハサイズ関連標準


6 inch 4°off axis p-type SiC Wafer Size-related standards

4°軸P型SICウェーハ検出方法と用語


4°off axis p-type SiC Wafer Detection methods

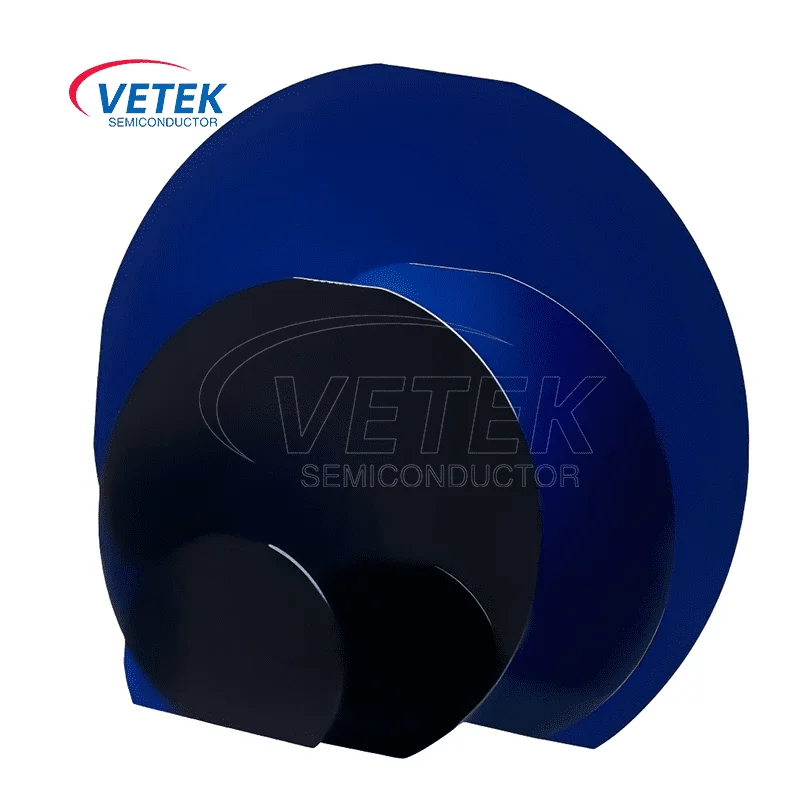

VeTek Semiconductor はすでに 2 ~ 6 インチの 4° オフアクシス p 型 4H-SiC 基板を保有しています.基板にはアルミニウムがドープされ、青色に見えます。抵抗率の範囲は0.1〜0.7Ω•cmです.


4°オフアクシスp型SiCウェーハに関する製品要件がある場合は、ぜひご相談ください。


4° off-axis p-type 4H-SiC wafers from 2-6 inches were obtained
