特殊グラファイト

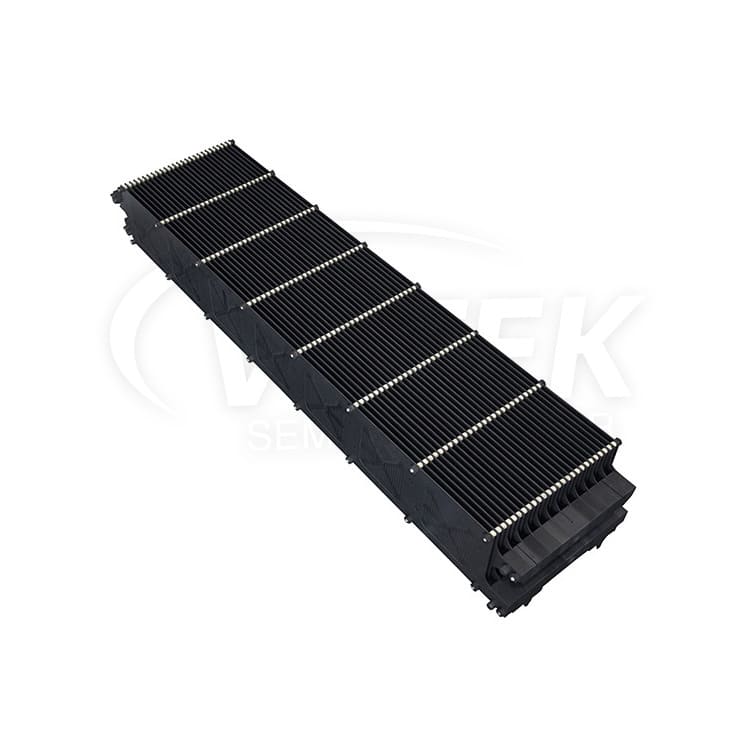

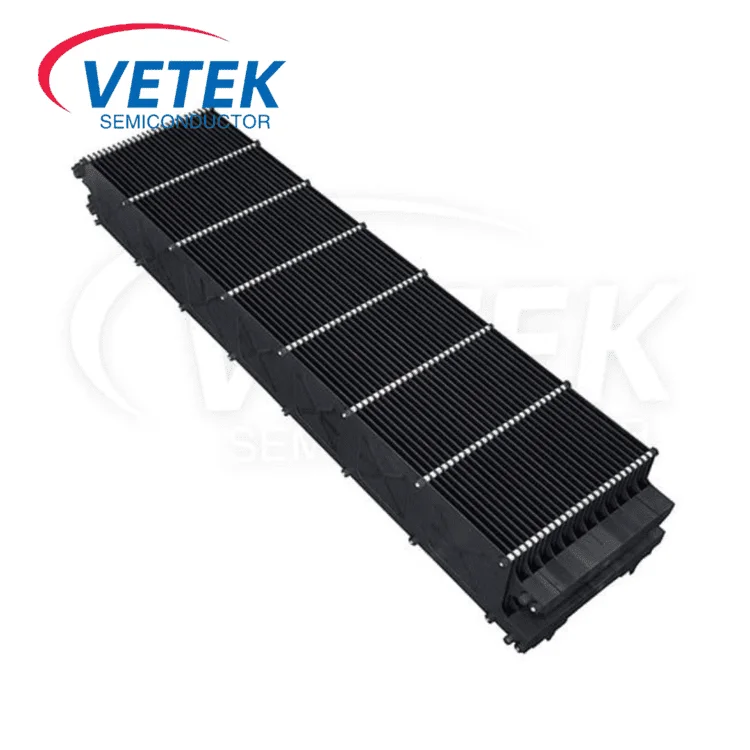

Veteksemicon の PECVD 用グラファイト ボートは、高純度グラファイトから精密機械加工されており、プラズマ化学蒸着プロセス用に特別に設計されています。半導体熱分野材料に対する深い理解と精密機械加工能力を活用して、当社は優れた熱安定性、優れた導電性、長寿命を備えたグラファイトボートを提供します。これらのボートは、要求の厳しい PECVD プロセス環境においてすべてのウェーハにわたって非常に均一な薄膜堆積を保証し、プロセスの歩留まりと生産性を向上させるように設計されています。

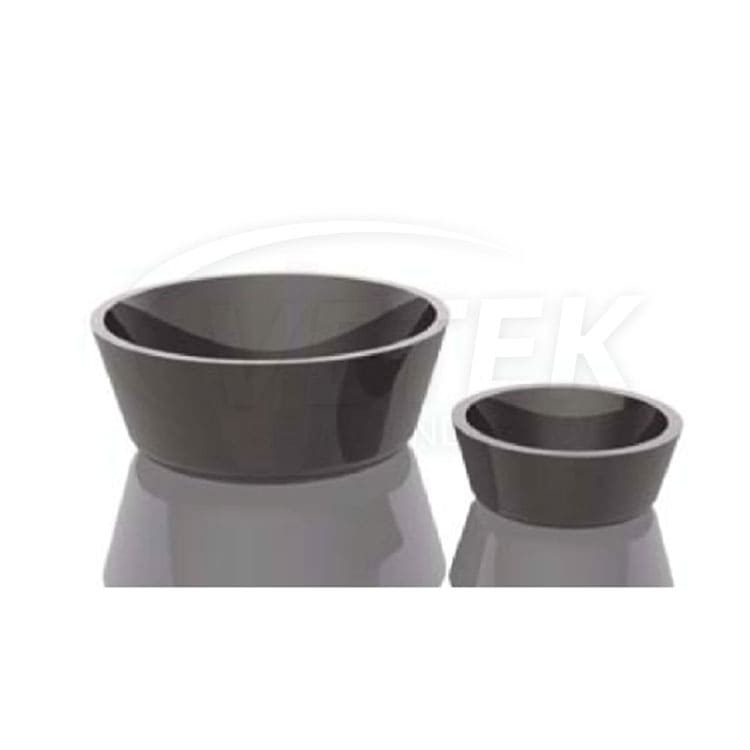

ガラス状の炭素製品の中国の大手製造業者として、Veteksemiconのガラスのような炭素るつぼは、優れた超高純度、気孔率、ゼロの透過性、優れた化学腐食耐性により、半導体製造の分野で広く使用されており、ヨーロッパおよびアメリカの顧客から高い評価を得ています。お問い合わせへようこそ。

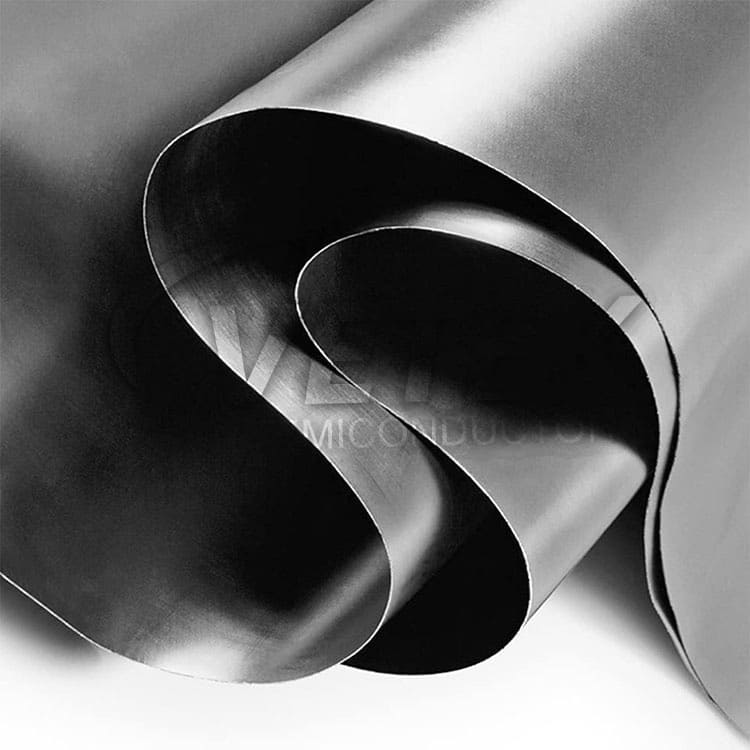

Vetek Semiconductor の高純度グラファイトペーパーは、厳格な純度および性能基準を満たすように設計されたプレミアム製品です。最大 99.9% という卓越した純度レベルを備えた当社のグラファイトペーパーは、バッテリーシステム、燃料電池、熱管理ソリューション、半導体熱分野などのさまざまな用途の信頼できるオプションとして機能します。独自の製造プロセスを通じて作られたこのグラファイトペーパーは、均一性と一貫性を保証し、比類のない導電性と熱安定性を実現します。特殊なプロジェクトにおける信頼性と卓越性のために、Vetek Semiconductor の高純度グラファイト紙を信頼してください。

Vetek Semiconductor は、最高 5ppm の純度で最高の業界基準を満たす高品質の製品である高純度グラファイト パウダーを提供しています。カスタマイズ可能な粒子形状は、主に炭化ケイ素粉末とダイヤモンドの合成に使用され、半導体、エレクトロニクス、ハイテク産業に適しています。お問い合わせへようこそ!

EDMグラファイト電極は、中程度の密度、滑らかな表面、低コストの特性を持ち、化学産業、金属製錬などに適しています。Veteksemiconductorは、EDMグラファイト電極製品の強力な生産能力と豊富な輸出経験を持っています。いつでもお問い合わせください。

イオンビームは主にイオンエッチング、イオンコーティング、プラズマ注入に使用されます。イオン ビーム スパッタ ソース グリッドの役割は、イオンを切断し、必要なエネルギーまで加速することです。 Vetek Semiconductor は、光学レンズ イオン ビーム研磨、半導体ウェーハ修正などのための高純度グラファイト イオン ビーム イオン ビーム スパッタ ソース グリッドを提供しています。カスタマイズ製品に関するお問い合わせを歓迎します。
