半導体石英るつぼ

一般的な製品情報

製品取引条件

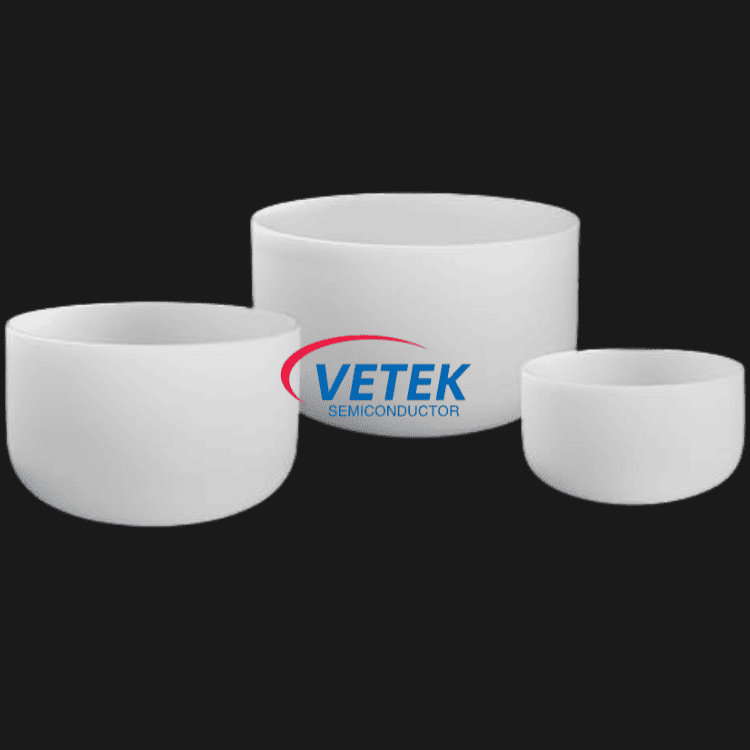

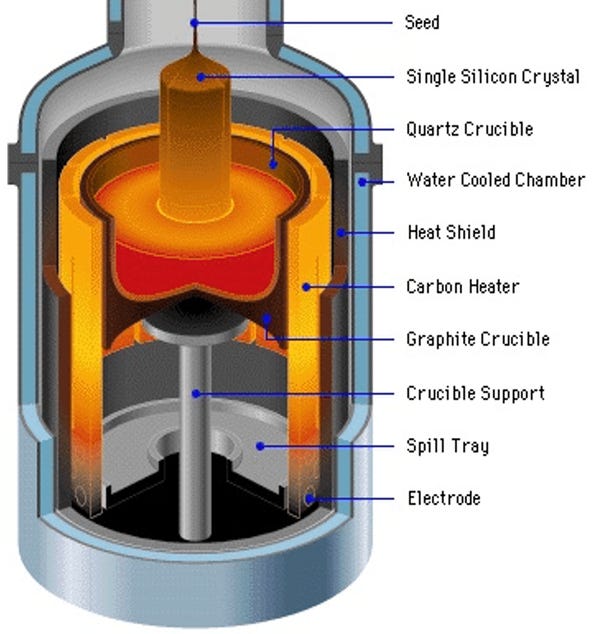

    ●応用: 半導体石英るつぼは、半導体グレードの単結晶シリコン成長プロセス用に特別に設計されています。これはチョクラルスキー (CZ) および磁気チョクラルスキー (MCZ) プロセスのコア消耗品であり、6 インチから 12 インチまでの高度なロジック、メモリ チップ、パワー デバイス用のシリコン ウェーハの製造に広く使用されています。

   ●提供できるサービス: 顧客アプリケーションのシナリオ分析、材料のマッチング、技術的な問題解決。

   ●会社概要：Veteksemicon には 2 つの研究所があり、20 年の材料経験を持つ専門家チームがあり、研究開発と生産、テストと検証の機能を備えています。

私のライバル 半導体石英るつぼコアの利点

1. 供給源から保証された究極の純度

半導体グレードの単結晶育成では、わずかな不純物でも致命的です。 Veteksemicon 石英るつぼは、原料段階から厳しい基準を遵守し、超高純度の石英砂を選択し、高度なアーク溶解技術を利用して、完成したるつぼのシリカ純度が一貫して 99.99% 以上を維持することを保証します。特にアルカリ金属や重金属などの重要な不純物イオンの管理に重点を置き、その含有量をppmレベル以下に低減します。ソースからのこの極めて高い純度は、高温での不純物の析出によって引き起こされる格子欠陥を効果的に回避し、欠陥が少なく完全性の高い完璧な単結晶シリコンロッドを引き出すための強固な基盤を築きます。

2. 優れた耐結晶化性

石英るつぼは高温で徐々に失透し、結晶化します。この結晶化した層は亀裂や剥離を引き起こし、シリコン溶融物を汚染する可能性があります。 Veteksemicon は、独自の表面処理技術と正確なプロセス制御を利用して、るつぼの内面に緻密な保護層を形成し、結晶化を大幅に遅らせます。これは、当社のるつぼが長期間の高温運転でも「若い」状態を維持することを意味し、その結果、単回使用の寿命が長くなり、より安定した連続的な結晶引上げ作業がサポートされます。これは、るつぼの性能低下によるダウンタイムや製品の廃棄のリスクを軽減し、生産効率と経済的利益を向上させるのに直接役立ちます。

3. 優れた熱安定性と低い熱変形

室温からシリコンの融点近くの 1700°C 以上まで、石英るつぼは厳しい熱衝撃試験を受けます。 Veteksemicon るつぼは、熱膨張係数が極めて低い高品質の材料で作られており、急激な温度変化に容易に耐え、優れた耐熱衝撃性を示します。同時に、コンピューター支援設計を通じて、るつぼの壁の厚さと曲率を正確に計算し、動作温度での変形を最小限に抑え、より均一な熱場分布を確保しました。この安定した熱環境は、正確に制御可能な酸素含有量と均一な抵抗率を備えた高品質の単結晶を成長させるための重要な前提条件です。

4. 厳格な品質の一貫性

ハイエンドの製造では、パフォーマンスの変動は許容できません。 Veteksemicon はこの点を十分に理解しており、原材料、生産、後加工、最終製品に至るまでの全プロセスにわたる包括的な品質管理システムを確立しています。工場から出荷されるすべてのるつぼは、寸法精度、内部気泡、不純物スポット、ヒドロキシル含有量などの複数の非破壊検査を受けて、事前に設定された厳しい基準を満たしていることを確認する必要があります。当社は、単一の優れた製品を提供するだけではなく、予測可能で信頼性が高く、安定したパフォーマンスのバッチを提供します。 Veteksemicon を選択するということは、生産ラインの確実性と再現可能な成功を選択することを意味します。

5. エコロジカルチェーン検証の承認

私のライバル Semiconductor Quartz Crucible のエコロジカル チェーン検証は、原材料から製造までをカバーしており、国際規格認証に合格しており、半導体および新エネルギー分野での信頼性と持続可能性を確保するための多数の特許技術を備えています。

詳細な技術仕様、ホワイト ペーパー、サンプル テストの手配については、こちらまでお問い合わせください。接触弊社のテクニカル サポート チームが、Veteksemicon がどのようにプロセス効率を向上させることができるかを調査します。
