VETEK-AMAT 中空リフト ピン ソリューション: CVD SiC コーティングを施した高純度グラファイト基板

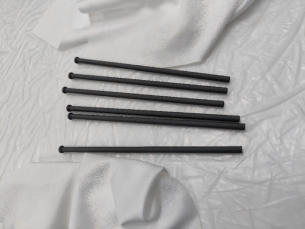

図 1: AMAT 0200-03201 中空リフト ピンの物理製品 (300 mm シリコン エピタキシー システム用)

半導体ウェーハの搬送プロセスでは、中空のリフト ピン (ウェーハ リフト ピン) がウェーハを支持し、搬送するという重要な役割を果たします。 MOCVD やエピタキシャル成長などの高温プロセス環境では、リフトピンは高純度、耐食性、耐熱衝撃性、低粒子汚染などの複数の要件を同時に満たさなければなりません。

現在、市場で主流のリフトピンはグラファイト基板＋CVD SiCコーティングソリューションを採用しています。しかし、大多数のサプライヤーのコーティング技術は外表面しかカバーできません。中空構造の場合、内壁はまさに「技術的無人地帯」.

I. 内壁塗装が直面する 3 つの主要な課題

1. 制御されていない堆積の均一性

中空構造はアスペクト比が大きくなります。 CVD 反応ガスは内部ボアの奥深くまで均一に拡散するのが難しく、ポートから内部の奥深くまで内壁のコーティングの厚さが徐々に減少し、局所的な領域ではむき出しの露出領域が現れることさえあります。

2. 界面結合強度が不十分

湾曲した内壁面は、堆積プロセスパラメータの最適化範囲を制限します。コーティングとグラファイト基板の間の結合強度は外表面と同じレベルに達することが難しく、熱サイクル中にマイクロクラックや剥離さえも容易に発生する可能性があります。

3. 制御されていない内部ボアの清浄度

グラファイト基材の多孔質構造がコーティングで完全に密閉されていない場合、高温で炭素粒子や金属不純物が放出されます。不純物が剥離すると、ウェーハ表面に色差やパーティクル欠陥が直接発生し、生産歩留まりが大幅に低下します。

VETEK は、CVD コーティング分野で蓄積された深い技術的専門知識を活用して、ガス流場のシミュレーションの最適化から正確な堆積温度場制御まで、中空構造の内壁への CVD SiC コーティングの均一な堆積と界面結合の課題を克服し、ポートからボアの深部内部まで一貫したコーティング厚さ、強固な結合、基準を満たすボア内部の清浄度を保証する完全な内壁コーティング プロセス ソリューションを確立しました。

この記事では、中空リフトピンの内壁コーティングの技術的困難さ、内壁コーティングの均一性がウェーハの歩留まりにどのような影響を与えるか、プロセス設計から品質管理、納品までの主要な制御ノードについて詳細に分析します。

II. AMAT中空リフトピンとは何ですか?

AMAT 中空リフト ピンは、半導体プロセス装置内で使用される精密ウェーハ ハンドリング コンポーネントです。その主な機能は、ロード、アンロード、および一連のプロセス中にウェーハを持ち上げて位置決めすることです。

従来の中実リフトピンとは異なり、内部が空洞になっている中空設計です。この構造により、必要な機械的形状を維持しながら、全体の材料体積と熱質量が削減されます。しかし、半導体用途では、中空リフトピンの製造は、従来の中実部品の機械加工よりもはるかに困難です。内外面の寸法精度は厳密に管理する必要があり、内外面の同心度は特に重要です。したがって、リフトピンの最終的な性能には、材料の選択とコーティングプロセスの両方が不可欠です。

AMAT エピタキシー システム向けに、VETEK Semiconductor は、高純度グラファイト基板と高密度 CVD 炭化ケイ素 (SiC) コーティングをベースにしたカスタマイズされた AMAT 中空リフト ピン ソリューションを提供します。中空構造は、ウェーハリフトに必要な機械的構造を維持しながら、不必要な材料の質量を削減するのに役立ちます。 CVD 炭化ケイ素コーティングは、高純度、耐薬品性、高温安定性を提供します。 VETEK の AMAT 0200-03201 リフト ピンは、300 mm シリコン エピタキシー アプリケーション向けに特別に設計されており、顧客の図面、寸法、プロセス要件に従って製造できます。

Ⅲ． VETEKのAMAT中空リフトピンの構造

VETEK は現在、AMAT 中空リフト ピン用の高純度グラファイト + CVD 炭化ケイ素コーティング構造に焦点を当てています。基本的な構築プロセスは次のとおりです。

高純度グラファイト基板 → 精密CNC加工 → CVD炭化ケイ素コーティング → 精密検査

グラファイト基板は構造基盤を提供し、薄壁および中空形状の精密機械加工に適しています。 VETEK は通常、顧客の要件に応じて、SGL カーボンや東洋炭素からの材料を含む、輸入された半導体グレードのグラファイト材料を使用します。次に、高密度の CVD 炭化ケイ素コーティングがグラファイト表面に堆積され、保護用の半導体グレードの作業面が形成されます。

基材としてグラファイトを選択する理由

中空リフトピンの場合、基材の材料は、機械加工性、熱性能、機械的安定性、およびコーティングプロセスの適合性のバランスを取る必要があります。高純度グラファイトは次の特性を備えているため、特に適しています。

• 良好な高温安定性

• 低熱膨張

• 良好な熱伝導性

• 比較的密度が低い

• 複雑な形状に対する優れた機械加工性

• CVD炭化ケイ素コーティングプロセスとの互換性

グラファイトを使用することにより、複雑な中空構造や薄肉構造を高精度に製造することも可能になります。 VETEK は、寸法制御と表面品質のために最適化された加工プロセスを備えた、半導体グラファイトおよび炭化ケイ素コンポーネントの精密 CNC 加工能力を備えています。

IV. CVD 炭化ケイ素コーティング: 重要な保護層

CVD 炭化ケイ素コーティングは、VETEK AMAT 中空リフト ピンの最も重要な特徴の 1 つです。このコーティングはグラファイト基板上に緻密な炭化ケイ素表面を形成し、その下にあるグラファイトをプロセス環境から保護するのに役立ちます。

このような VETEK コンポーネントの標準 CVD 炭化ケイ素コーティングの厚さは約100±20μm。コーティングの純度は約6N / 99.99995%.

VETEK の広範な CVD 炭化ケイ素技術能力には、高純度コーティング、制御されたコーティング厚さ、バッチ間の厚さの均一性が含まれます。技術データによると、CVD 炭化ケイ素コーティングの純度は 6N ～ 7N レベルです。特定の AMAT リフト ピン プロジェクトの場合、顧客の図面とプロセス要件に応じてコーティング仕様を調整できます。

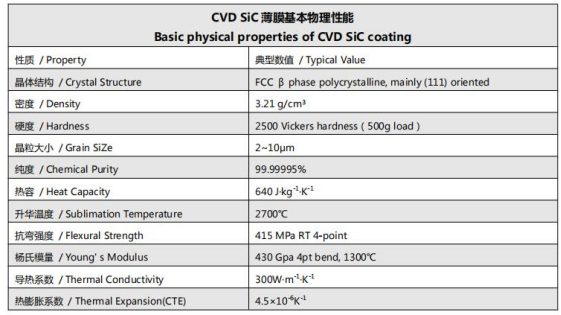

図 2: CVD SiC コーティングの基本物性

なぜ内壁コーティングが重要なのでしょうか?

AMAT 中空リフトピンの技術的に最も難しい側面の 1 つは、単に外面をコーティングするだけではなく、中空構造の内壁に安定した均一なコーティングを実現することです。

CVD コーティングプロセス中に内面にアクセスするのは困難です。外面と比較して、内部の形状により、ガスの流れ、蒸着の均一性、コーティングの厚さの制御、プロセスの一貫性においてさらなる課題が生じます。したがって、内壁コーティングの品質はサプライヤー間の重要な差別化要因となる可能性があります。

VETEK は中空構造の CVD 炭化ケイ素コーティングの経験があり、特に内面に重点を置いています。適切に制御された内壁コーティングは、内部のグラファイトをプロセス環境にさらしたままにするのではなく、中空構造全体にわたって炭化ケイ素の保護層を維持するのに役立ちます。これは、リフトピンが高温で化学的に攻撃的な半導体プロセスチャンバー内で動作する場合に特に重要です。

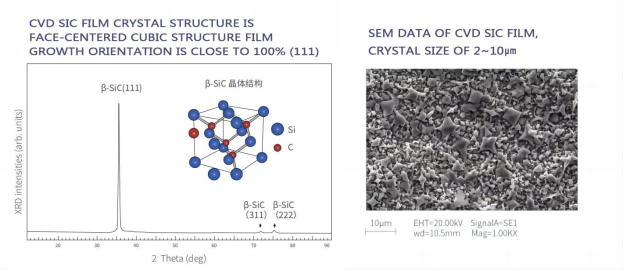

図 3: CVD 炭化ケイ素コーティングの微細な結晶構造

V. VETEK AMAT 中空リフト ピンの主な利点

高純度の材料システム:高純度グラファイトと高純度 CVD 炭化ケイ素の組み合わせは、汚染管理が重要な半導体環境向けに設計されています。選択した仕様に応じて、CVD 炭化ケイ素コーティングの純度は 6N になります。

標準 100±20 μm 炭化ケイ素コーティング:VETEK の標準コーティング厚さは約 100±20 μm で、半導体プロセス部品に実用的なコーティング厚さを提供しますが、お客様の要件に応じてカスタマイズも可能です。

優れた内壁コーティング能力：中空コンポーネントの場合、内壁コーティングは製造プロセスの中で最も困難な部分の 1 つです。 VETEK は、ガス流場のシミュレーションから温度場の制御まで、中空リフト ピンの内壁を高品質に被覆できるコーティング プロセスを開発し、一貫したコーティング厚さと強固な接合を確保しました。

高温安定性:グラファイト基板と CVD 炭化ケイ素コーティングはどちらも高温の半導体プロセス環境に適しています。 CVD 炭化ケイ素層は、化学的攻撃や表面劣化に対する追加の保護を提供します。 VETEK の CVD 炭化ケイ素膜のデータには、高い熱伝導率、低い熱膨張、約 2700 °C の昇華温度が記載されており、この材料が要求の厳しい高温用途に適していることが示されています。

耐薬品性および耐腐食性:緻密な CVD 炭化ケイ素表面は裸のグラファイトより優れた耐食性を備え、攻撃的なプロセスガスや化学洗浄環境に耐えることができます。これにより、基板の劣化が軽減され、プロセスサイクルを繰り返してもより安定した部品表面が維持されます。

精密加工とカスタマイズ:中空リフトピンは、外径、内径、肉厚、長さ、同心度を正確に制御する必要があります。 VETEK は、CNC 精密機械加工と CVD コーティングプロセスを組み合わせて、顧客の図面に従って複雑な半導体コンポーネントを製造します。リフトピンは以下に従って製造できます。

• お客様の図面

• サンプルコンポーネント

• 寸法仕様

• 必要な膜厚

• 必要なグラファイトグレード

• 特定のプロセス要件

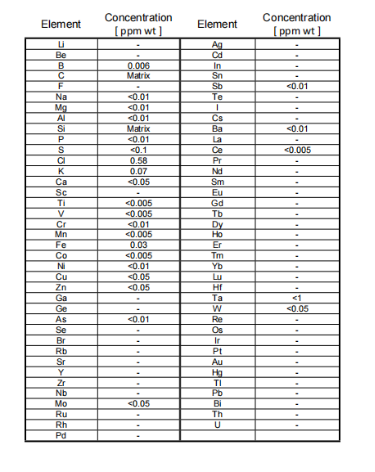

図 4: CVD 炭化ケイ素コーティング GDMS 純度試験レポート

VI.代表的な用途

シリコンエピタキシー:リフトピンは、エピタキシー装置内でのウェーハの持ち上げ、位置決め、搬送に使用されます。 VETEK の既存の AMAT 0200-03201 製品は、特に 300 mm シリコン エピタキシー アプリケーション向けに位置付けられています。

ウェーハハンドリングシステム:リフトピンは、高温安定性、寸法精度、汚染管理が必要な用途向けの精密ウェーハハンドリングコンポーネントとして機能します。中空の管状本体を備えたウェーハ リフト ピンは、局所的な熱損失を効果的に最小限に抑えることができるため、高温プロセス (エピタキシャル成長やアニーリングなど) でウェーハ裏面によく見られるピン マークを軽減できます。リフトピン本体内部に中空のキャビティを形成することで、熱質量が低減され、ウェハの温度均一性が向上します。

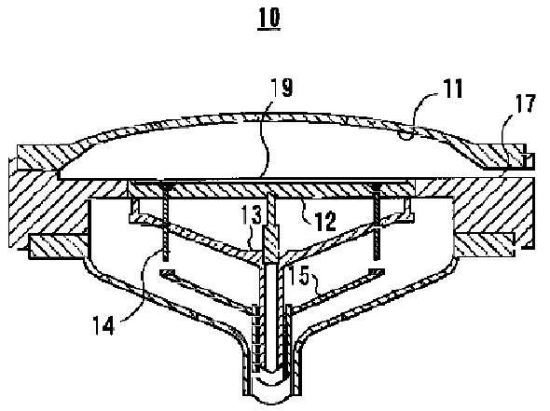

図 5: 中空リフトピンが熱質量を削減し、ウェーハの温度均一性を向上させる原理の概略図

半導体プロセス装置：顧客の図面とサンプルに基づいて、他の半導体装置プラットフォーム向けに同様のグラファイト + CVD 炭化ケイ素コンポーネントを開発できます。 VETEK の半導体製品ポートフォリオは、シリコン エピタキシー、炭化ケイ素エピタキシー、MOCVD、RTP/RTA、エッチング、その他の半導体プロセスをカバーしています。



VII.製造プロセス: プロセス設計から品質管理、納品までの主要な制御ノード

AMAT 中空リフト ピンの製造には複数の重要なステップが含まれており、それぞれのステップが最終製品の信頼性とウェーハの歩留まりに直接影響します。

1. グラファイト材料の選択— お客様の寸法、熱性能、純度の要件に応じて、適切な高純度黒鉛グレード（SGLカーボンや東洋炭素など）を選択します。

2. 精密CNC加工— グラファイトブランクを必要な中空形状に機械加工します。内径、外径、肉厚、長さ、同心度には特別な注意が払われます。

3. 表面処理— 機械加工されたグラファイトコンポーネントは、CVD コーティングの前に洗浄と表面処理を受けます。

4. CVD炭化ケイ素コーティング— グラファイト基板上に高密度 CVD 炭化ケイ素層を堆積します。標準的なコーティング厚さは約 100±20 μm で、選択された仕様に応じてコーティング純度は 6N です。

5. 内面コーティング（重要な技術ステップ）— 中空リフトピンの場合、安定した炭化ケイ素コーティング被覆率を実現するために内壁が注意深く加工されています。ガス流場シミュレーションの最適化と正確な成膜温度場制御により、ポートからボアの奥深くまで一貫したコーティング厚さ、強固な接合、基準を満たす内部ボアの清浄度が保証されます。

6. 検査 — 完成したコンポーネントは、出荷前に寸法精度、コーティング状態、その他の顧客指定の要件について検査を受けます。

VETEK の生産能力は、精製、CNC 加工、CVD コーティング、検査をカバーしており、半導体カーボンベース部品の統合製造チェーンを提供しています。

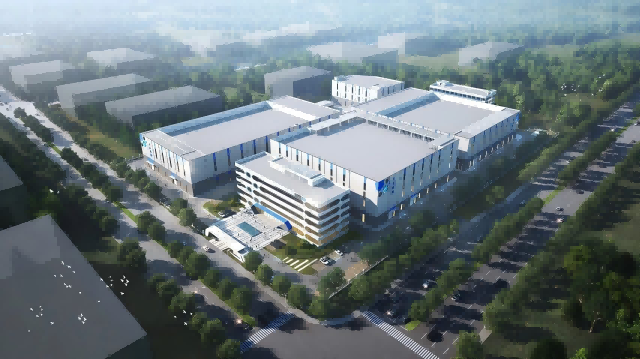

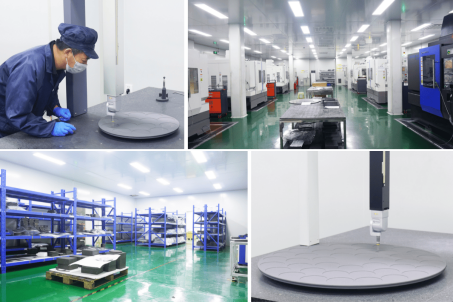

図6：VETEK半導体材料生産・精密加工拠点

Ⅷ.サンプルリードタイム

カスタマイズされた AMAT 中空リフト ピン サンプルの通常のリードタイムは、最短で約 20 日です。実際の納期は、図面の複雑さ、材料の選択、コーティング要件、数量、検査要件によって異なる場合があります。リピート注文や認定済みの製品については、お客様の予測や納期に応じて別途生産スケジュールをご相談させていただきます。

図 7: VETEK AMAT 中空リフトピン製品パッケージ



IX. VETEK の AMAT 中空リフト ピンを選ぶ理由?

VETEK は、グラファイト材料の調達、精密機械加工、CVD 炭化ケイ素コーティング、半導体部品の製造を一貫した生産プロセスに統合しています。主な機能は次のとおりです。

• 高純度グラファイト基材（SGLカーボン/東洋炭素等）

• CVD炭化ケイ素コーティング純度6N

• 標準膜厚 100±20μm

• 中空構造加工

• 内壁CVD炭化ケイ素コーティング（コア差別化機能）

• 精密CNC加工

• AMAT互換のウェーハリフトピンソリューション

• サンプルのリードタイムは最短約 20 日

VETEK は、CVD 装置開発、CVD プロセス開発、CNC 精密機械加工、精製の完全な技術チェーンをカバーしており、専用の R&D センターと半導体材料生産施設によってサポートされています。

X. よくある質問 (FAQ)

Q1: VETEK AMAT 中空リフトピンの標準 CVD 炭化ケイ素コーティングの厚さはどれくらいですか?

標準膜厚は100±20μm程度です。特定の厚さは、顧客の図面やプロセス要件に応じて調整できます。

Q2: CVD 炭化ケイ素コーティングはどの程度の純度レベルを達成できますか?

選択した仕様に応じて、コーティング純度は約 6N (99.99995%) になります。 VETEK の CVD 炭化ケイ素プラットフォームは、通常 6N ～ 7N レベルで動作します。

Q3: 中空リフトピンにとって内壁コーティングが重要なのはなぜですか?

内部形状を均一にコーティングするのは困難です。高品質の内壁炭化ケイ素被覆により、グラファイト基板が高温で化学的に活性なプロセス環境にさらされることが防止され、長期信頼性の重要な差別化要因となります。内壁コーティングの均一性は、内部ボアの清浄度とウェーハの歩留まりに直接関係します。

Q4: VETEK は OEM 図面またはサンプルに従って製造できますか?

はい。 VETEK は、顧客の図面、OEM 部品番号 (AMAT 0200-03201 など)、サンプル コンポーネント、寸法仕様、必要なグラファイト グレード、およびコーティング要件に従って製造できます。

Q5: 通常のサンプルリードタイムはどれくらいですか?

通常、サンプルのリードタイムは約 20 日ほどです。実際の納期は、図面の複雑さ、材料の選択、コーティング要件、数量、検査のニーズによって異なります。

11.まとめ

AMAT 中空リフト ピンは比較的小さな半導体コンポーネントですが、その製造要件は決して単純ではありません。薄肉形状、厳格な同心度要件、高温動作、汚染制御、および内面コーティングの組み合わせにより、特殊な半導体プロセスコンポーネントとなっています。

VETEK の現在のソリューションは、CVD 炭化ケイ素コーティングを施した高純度グラファイトを採用しており、グラファイトの機械加工性および熱特性と、CVD 炭化ケイ素の高純度、耐薬品性、および高温安定性を組み合わせています。標準コーティング厚さ 100±20 μm、最大 6N の純度、SGL および東洋炭素グラファイト材料オプション、および内壁コーティング機能を備えた VETEK は、半導体ウェーハハンドリングおよびシリコンエピタキシー用途向けにカスタマイズされた AMAT 中空リフトピン ソリューションを提供できます。

代替サプライヤーをお探しのお客様へAMAT 0200-03201 中空ウェーハリフトピン,またはその他の炭化ケイ素でコーティングされたグラファイト半導体コンポーネント,VETEK は図面やサンプルを評価し、カスタマイズされた製造ソリューションを提供できます。
