核となる結論:適切な CVD SiC、TaC コーティング、または固体 SiC を選択すると、エピタキシー/エッチング ラインの粒子レベルとコンポーネントの寿命が直接決まります。この記事では、温度、雰囲気、プロセスによる明確な選択の境界を、主要な機器交換ソリューションと主要な指標と照合して提供し、迅速な意思決定とリスクの軽減に役立ちます。

GaN MOCVD プロセスでは、グラファイトベースの SiC コーティングされたサセプタは通常、NH3/H2 雰囲気下、1100°C で数百時間安定して動作できます。ただし、熱場の不均一性により、エッジ領域と中央領域のコーティング寿命の差が 50% を超える場合があります。 SiC PVT 結晶成長プロセスでは、温度が 1600°C を超えると、SiC コーティングが昇華して分解し始めるため、TaC コーティングまたは固体 SiC ソリューションへの切り替えが必要になります。間違ったコンポーネント材料を選択した場合の結果は、せいぜい 2 ～ 3 か月ごとに消耗品を交換することです。最悪の場合、パーティクル汚染によりウェーハの炉全体がスクラップになる可能性があります。この記事は、VeTek Semiconductor 技術チーム (Xiao 博士の指導の下) によって書かれており、エピタキシー/エッチング/PVT エンジニア向けに「装置モデル → プロセス条件 → コンポーネントの選択 → 寿命の予測」という体系的な意思決定フレームワークを確立することを目的としており、材料の迅速な適合、粒子の制御、サプライヤーの評価に役立ちます。

1. プロセス条件に基づいて SiC コーティング、TaC コーティング、固体 SiC を選択する方法は?

核となる結論:「温度→雰囲気→プロセスの種類」の 3 つの側面に沿って決定します。1600°C 以下での CVD SiC コーティングを優先します。 >2000°C または強い腐食性雰囲気の場合は TaC を選択してください。エッチングおよび超高清浄度シナリオではソリッド SiC を優先します。

実際の生産ラインを選択する際、エンジニアは最もよく尋ねます。「GaN または SiC エピタキシーを実行する Aixtron/Veeco 装置では、どの温度、どの雰囲気下で、どのコーティングを使用すればよいですか?」答えは複雑ではありませんが、3 つの次元を結び付ける必要があります。

温度ウィンドウは最初のしきい値です

CVD SiC コーティングは、約 2000 ～ 2100°C 未満でも構造の完全性を維持できます。この範囲を超えると、不調和な蒸発 (優先的なシリコンの揮発) が発生し、表面の荒れや粒子の増加につながります。 TaC コーティングの融点は 3880°C と高く、2400°C を超える PVT 結晶成長環境でも非常に低い蒸気圧を維持できます。固体SiCにはコーティングと基板の界面の問題がなく、繰り返しの熱衝撃を受けるエッチングチャンバーコンポーネントに適しています。

雰囲気と腐食性がコーティングの化学的安定性を決定します

NH3、H2、または塩素系ガスを含む環境では、SiC コーティングは良好に機能しますが、高温の水素による SiC の腐食速度は TaC の腐食速度よりも大幅に高くなります。実験データによると、高温アンモニア中での TaC の腐食速度は SiC の約 1/6 であり、水素中では 1/10 にまで低下する可能性があります。したがって、SiC エピタキシーまたは GaN MOCVD の標準条件では主に SiC コーティングが使用されますが、高腐食または超高温のシナリオでは TaC に切り替える必要があります。

プロセスの種類とコンポーネントの機能の一致

• GaN MOCVD / Si エピタキシー: 高純度グラファイト + CVD SiC コーティングされたサセプター、予熱リングを優先します。

• SiC PVT 結晶成長: グラファイトホットゾーンコンポーネントには TaC コーティングを強く推奨します。

• プラズマ エッチング (フォーカス リングなど): 粒子要件とコストに応じて、固体 SiC または SiC コーティングされたグラファイトの両方が可能

• 粒子の影響を非常に受けやすいチャンバーの重要な部品: コーティング界面のない固体 SiC を優先します。

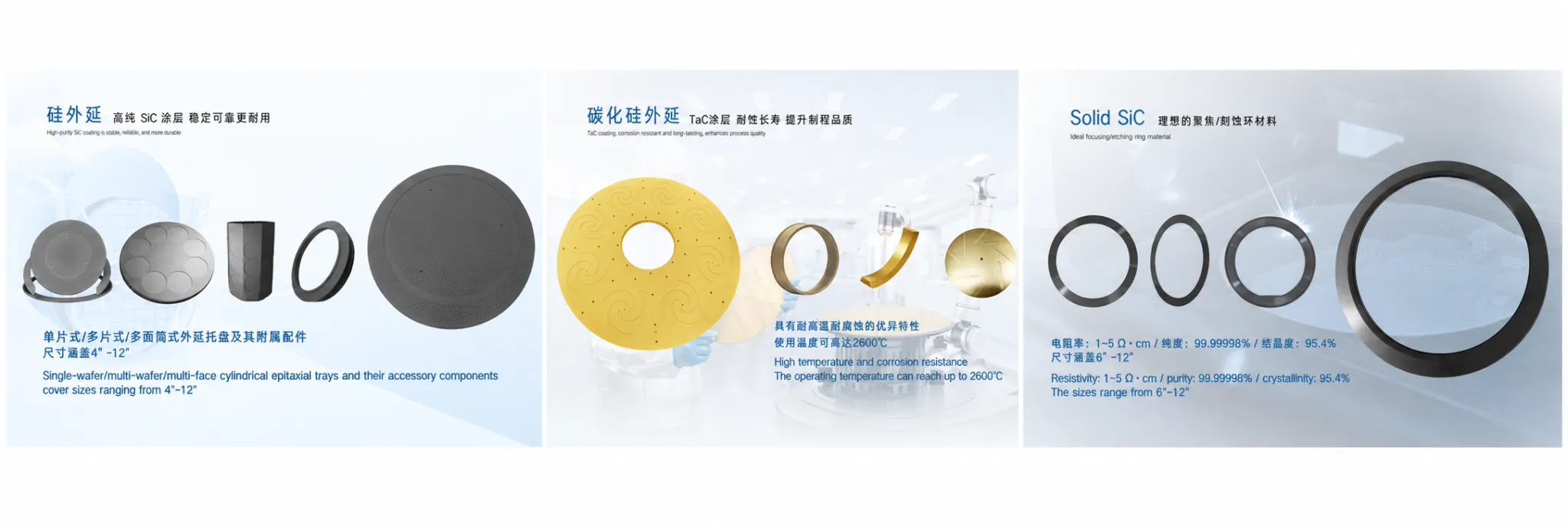

図 1 – VeTek の主要製品のショーケース

2. Aixtron/Veeco グラファイト サセプタの互換性とカスタム交換ソリューション

核となる結論:VeTek は、顧客の図面またはオリジナルのスペアパーツに基づいた 1:1 カスタマイズをサポートし、Aixtron G10、Veeco K465i、ASM Epsilon などの主要なプラットフォームをカバーします。標準製品は迅速に出荷できます。カスタム パーツには通常 3 ～ 6 週間かかります。

多くのエンジニアが最も心配しているのは、「製造できるかどうか」ではなく、「純正品と同じくらい安定していて、リードタイムを制御でき、完全な検査レポートが入手できるかどうか」です。 VeTek の中核機能の 1 つは、主要な機器ブランドとの互換性を維持しながら、図面に従って完全にカスタマイズできることです。

主要機器互換性早見表

以下の表は、内部の技術レビューまたは調達評価に直接使用できます。

実際のプロジェクトでは、お客様からオリジナルのスペアパーツや CMM 図面を受け取ることがよくあります。技術チームは、熱場のマッチングと寸法公差を確認した後、基板の純度、コーティングの厚さ、表面粗さに関する推奨事項を提供し、顧客のツール上での検証用にサンプルを提供します。

3. CVD SiC コーティングの厚さの均一性と粒子制御の重要な指標

核となる結論:±5%以内に管理された厚み均一性、理論値に近い密度、制御可能な表面粗さが粉落ちやパーティクル汚染の抑制の核となります。純度目標は 5 ppm 未満で、重要な金属不純物は GDMS/ICP-OES によって追跡されます。

粒子の問題は、すべてのエピタキシー技術者にとってほぼ悪夢です。コーティングに局所的な薄い斑点、細孔、または微小亀裂ができると、繰り返しの熱サイクルや腐食性ガスの攻撃によって粉末が脱落し、ウェーハの欠陥密度が直接上昇します。

厚さと均一性

一般的な CVD SiC コーティングの厚さは 100 ～ 200 μm です。 VeTek は、プロセス パラメーターと流れ場制御を通じて、厚さの均一性を ±5% 以内に安定させます。 1000 回を超える熱衝撃サイクル (室温 ↔ 1100°C) の後でも、コーティングは剥離を示さず、粒子欠陥 ≤0.1/cm² という厳しい GaN MOCVD 要件を満たすことができます。

純度と検査

コーティングと成分の全体的な純度は 5 ppm 未満になる場合があり、製品によっては 99.99995% に達する場合もあります。当社では、ICP-OES および GDMS を微量金属分析に使用して、Fe や Ni などの重要な不純物が制御可能なレベルに留まるようにし、エピタキシャル層のドーピングやキャリア濃度との干渉を回避します。

密度と表面状態

CVD法により形成されたβ-SiC多結晶層は、理論値（約3.21g/cm3）に近い密度と極めて低い気孔率を持っています。お客様のプロセス要件に応じて表面粗さ（Ra）を調整することができ、パーティクルの発生源となることを回避しながら、十分な機械的連動を確保します。

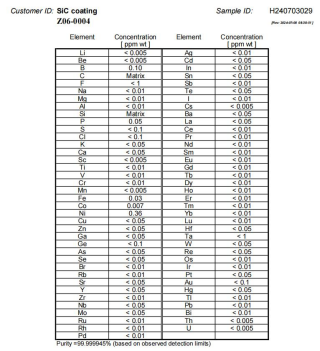

図 2 – CVD SiC コーティングの GDMS 検査レポート

4. ケーススタディ: エッジの黄ばみを解決してコーティングの歩留まりを 50% から 90% に向上

核となる結論:初期の堆積速度と流れ場を正確に制御して微小応力を排除することで、VeTek は顧客の MOCVD グラファイト サセプターのコーティング収率を約 50% から 90% に向上させ、耐用年数を大幅に延長しました。

これは生産ラインで起こった実際の話です。顧客は、一部のグラファイトサセプターでエッジが黄変し、剥離する傾向があると報告しました。これにより、バッチ全体のコーティング収率が長期間にわたって 50% 前後で推移し、ラインのメンテナンス費用とウェーハのリスクが高くなります。

Xiao博士率いる技術チームが介入した後、2つの方向に焦点が当てられました。1つは、初期段階の堆積速度が速すぎて、コーティング内に内部応力が蓄積する原因でした。第二に、エッジ領域と中央領域の間の流れ場の違いにより、局所的な厚さの過剰または厚さ不足が発生しました。 MTS/H2 比、成膜温度プロファイル、治具の流れ場の設計を最適化することにより、マイクロストレスが効果的に解放されました。最終的に、そのバッチとその後の生産のコーティング収率は 90% 以上で安定し、顧客の交換サイクルは明らかに延長され、粒子に関する苦情は大幅に減少しました。

この事例は、「コーティングができる」ということは出発点にすぎないことを示しています。 「コーティングの安定性、持続性、パーティクルの制御」こそがエンジニアがこだわる真の価値です。データはどんなプロモーションよりも雄弁です。

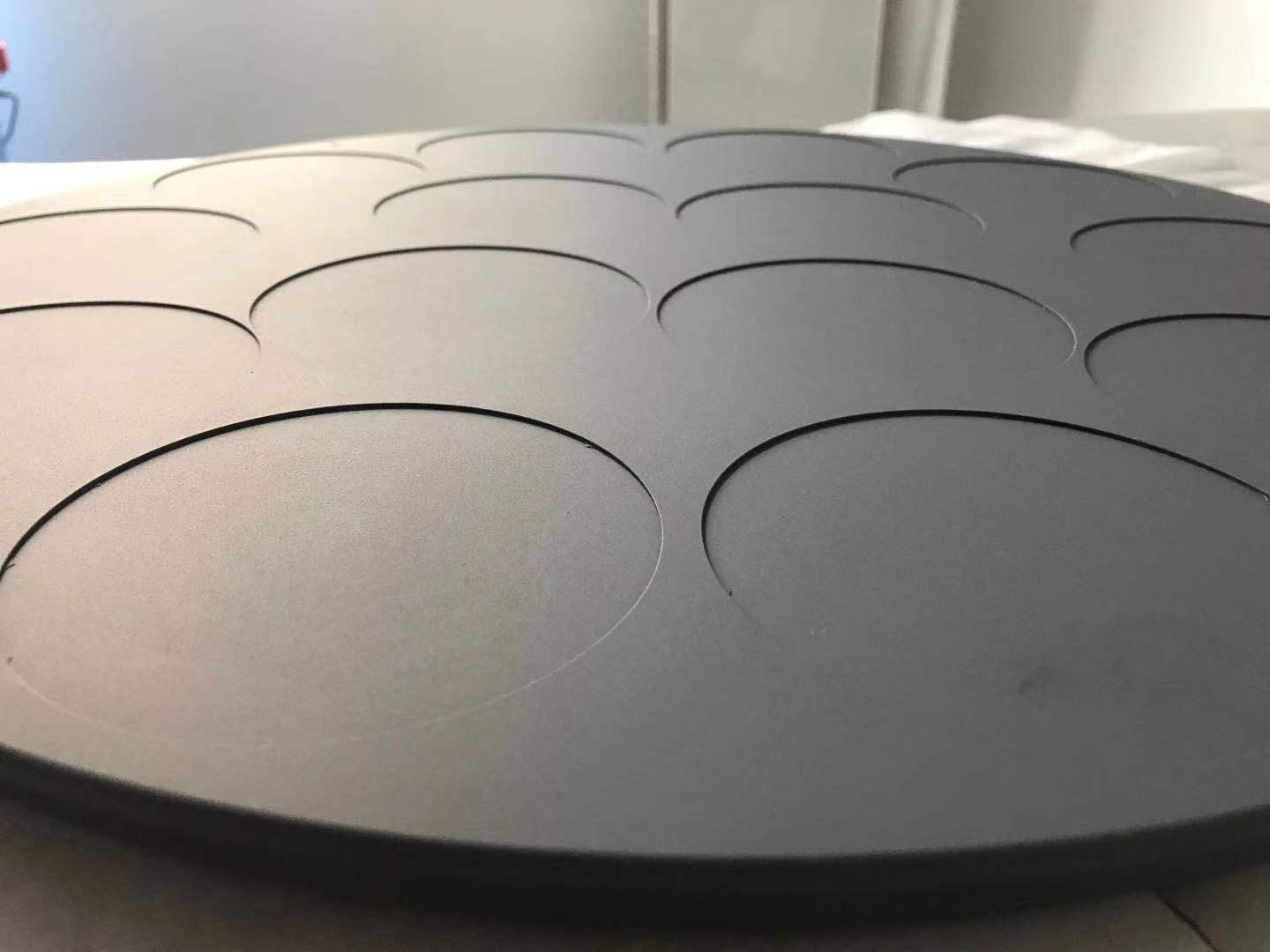

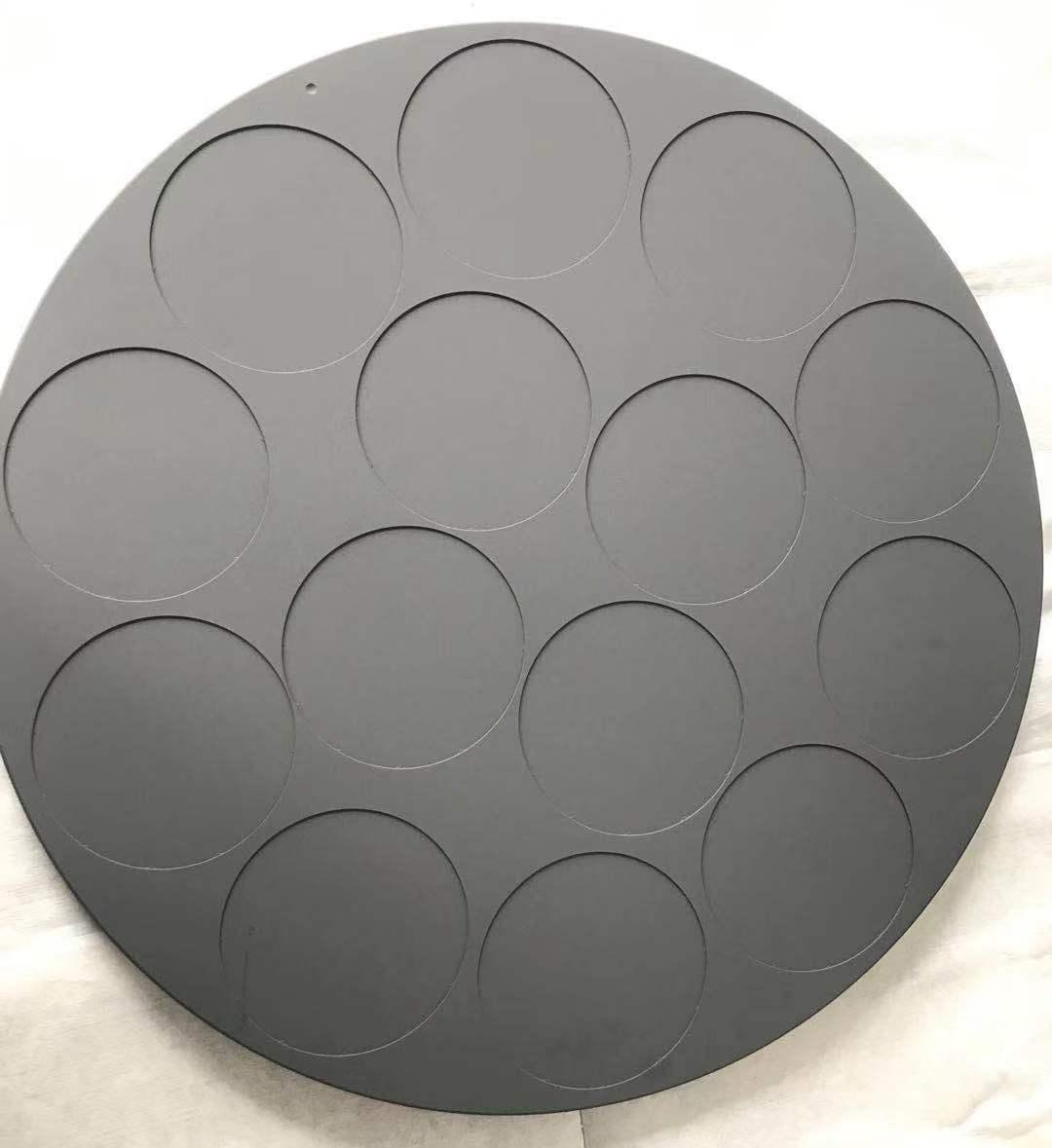

図 3 – 均一な表面色と欠陥のない高純度 CVD 炭化ケイ素でコーティングされたグラファイト サセプター

5. 固体 SiC 部品とコーティングされたグラファイト部品の違いと該当するシナリオ

核となる結論:コーティングされたグラファイト部品はコストが低く、熱応答が速く、ほとんどのエピタキシー サセプタに適しています。固体 SiC は界面リスクがなく、耐プラズマ性が高いため、要件の高いエッチング コンポーネントや超長寿命シナリオに適しています。

多くの選定会議では、コーティングされたグラファイトを使用すべきか、それとも直接ソリッド SiC を使用すべきか、という問題に悩まされています。この 2 つは単に「どちらが優れているか」という問題ではなく、アプリケーション シナリオと総所有コスト (TCO) との間のトレードオフです。

コーティングされたグラファイト部品の利点:基板の高い熱伝導率、素早い加熱、制御可能なコスト。コーティングは化学的バリアと粒子の抑制を提供します。高い熱均一性が要求される大型のGaN/SiCエピタキシーサセプタに適しています。

固体SiCの利点:モノリシック β-SiC にはコーティングと基板の界面がなく、層間剥離のリスクがありません。純度は 5N ～ 7N に達し、プラズマ浸食に対する優れた耐性があり、フォーカス リングやシャワーヘッドなどの重要なエッチング部品に適しており、寿命は最大 2000 時間以上です。

6. コンポーネントの完全なライフサイクル管理と洗浄と再生の価値

核となる結論:設置の監視と異常警告から専門的な洗浄と再生に至るまで、クローズドループ管理を形成することで TCO を大幅に削減し、新しい部品の調達頻度を減らすことができます。 VeTek は、Aixtron/Veeco およびその他の機器に専用のクリーニング サービスを提供します。

多くの工場では、コーティングされた部品は「使用して廃棄される」消耗品として扱われます。実際には、専門的な洗浄と再生の後、コンポーネントのかなりの部分、特に Aixtron および Veeco プラットフォームのサセプタや予熱リングなど、新品部品に近い粒子レベルと熱性能を回復できます。

簡単なライフサイクル ログを確立することをお勧めします。設置時間、累積運転時間、各洗浄後の表面状態、および粒子テストの結果を記録します。コーティングに明らかな黄ばみ、局所的な剥離、または持続的な粒子の超過が見られる場合にのみ、感覚に基づいて時期尚早に廃棄するのではなく、交換の決定を開始する必要があります。

図 4 – CVD SiC コーティング グラファイト部品洗浄サービス

7. サプライヤーの評価ポイントと VeTek のサービス能力

核となる結論:ISO9001 システム、完全な検査レポート (GDMS/ICP-OES)、サンプル サポート、リードタイムの​​信頼性、および英語の技術コミュニケーション能力に重点を置きます。 VeTek は 24 時間 365 日のサポートと海外のカスタマー サービスの経験を持っています。

厳格なサプライヤー資格要件を持つ海外の顧客または工場の場合、次の点が特に重要です。

• 品質システム: ISO9001、プロセス管理され、追跡可能。

• 検査機能: コーティングと基板の完全な材料分析レポートを提供します。

• サンプルとリードタイム: サンプル評価をサポートします。標準製品は迅速に出荷され、カスタム部品は通常 3 ～ 6 週間で出荷されます。緊急の注文は交渉次第で迅速に対応できます。

• 技術コミュニケーション: 営業チームとエンジニアリング チームの両方が流暢な英語でコミュニケーションできるため、海外の顧客とのコミュニケーション コストが削減されます。

• アフターセールス対応: コーティングやコンポーネントに異常が見られた場合、技術サポートと故障解析支援を提供します。

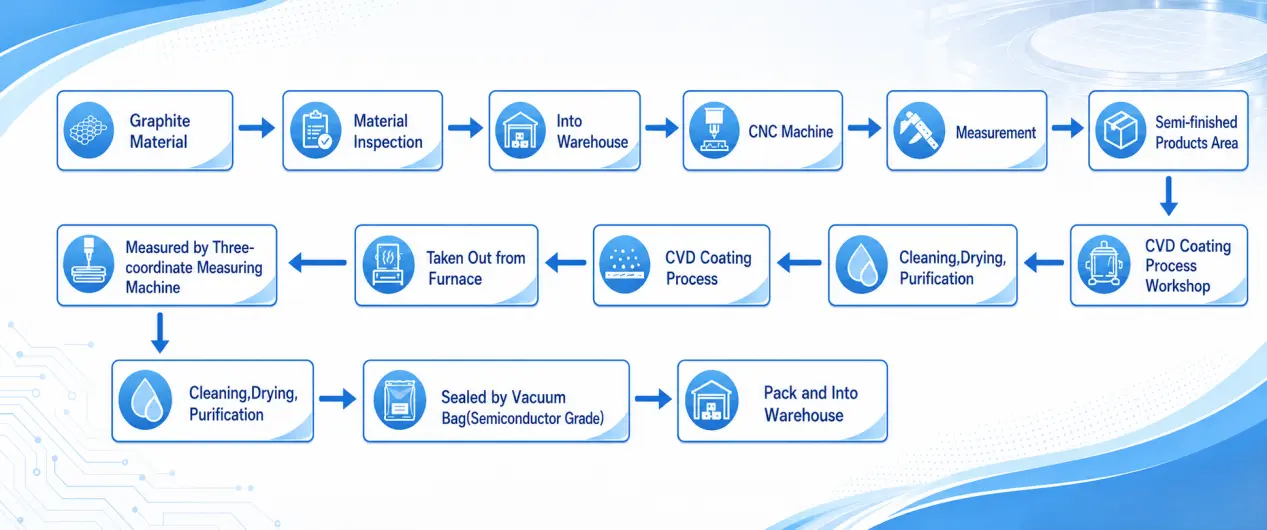

図 5 – VeTek 製品注文の全プロセス

8. よくある質問

(1)。図面に基づいたフルカスタマイズに対応していますか?どの主要な機器に適合しますか?

はい。 Aixtron G10、Veeco、ASM、AMEC、TELなどのプラットフォームと互換性のあるサセプター、予熱リング、分流リング、ハーフムーン、フォーカスリングなどをカスタマイズできます。

(2)。純度はどのように保証されますか?金属不純物はどのレベルまで管理されていますか?

コーティングとコンポーネントの純度は 5 ppm 未満になる場合があり、99.99995% に達するものもあります。 ICP-OES、GDMS、その他の機器はトレース分析に使用され、完全なレポートが提供されます。

(3)。 CVD SiC/TaC コーティングの厚さの均一性と耐用年数はどうですか?

厚さの均一性は通常、厚さ 100 ～ 200 μm で ±5% 以内に制御されます。適切なプロセスウィンドウの下では、GaN MOCVD サセプタの寿命は 500 ～ 1000 時間の範囲に達する可能性があります。超高温シナリオでは、TaC または Solid SiC に切り替える必要があります。

(4)。サンプルテストはサポートされていますか?大量注文の場合、通常のリードタイムはどれくらいですか?

サンプル評価も対応しております。標準製品は迅速に出荷できます。カスタム パーツには、設計の複雑さと量に応じて、通常 3 ～ 6 週間かかります。お急ぎの場合は交渉次第で対応可能です。

(5)。どのような品質システム認証が利用可能ですか?検査報告書やアフターサポートは可能ですか？

ISO9001品質マネジメントシステムを導入しています。材料およびコーティングの分析レポートと年中無休のオンライン技術サポートを提供できます。海外のお客様との英語コミュニケーションもスムーズです。

9. まとめと次のステップ

選択とは、決して「最も高価なものを選択する」ことや「最も厚いものを選択する」ことではなく、「使用している装置、プロセスウィンドウ、および粒子予算の範囲内で、パフォーマンスとコストの最適なバランスを持つソリューションを見つけること」です。このハンドブックが、意思決定の枠組みを迅速に確立するのに役立つことを願っています。最初に温度と雰囲気を確認し、次にコーティングまたは固体 SiC を照合し、最後に寿命と粒子の性能をデータで検証します。

エクストロン、Veeco、またはその他のプラットフォームでサセプター、予熱リング、またはホットゾーン コンポーネントの交換ソリューションを評価している場合は、VeTek 技術チームに直接お問い合わせください。お客様の図面や既存のスペアパーツに基づいて、カスタマイズに関する推奨事項、サンプル サポート、完全な検査レポートを提供できます。 Xiao 博士とエンジニアリング チームは、熱場の最適化や特殊な構造開発のニーズについていつでも話し合う準備ができています。
