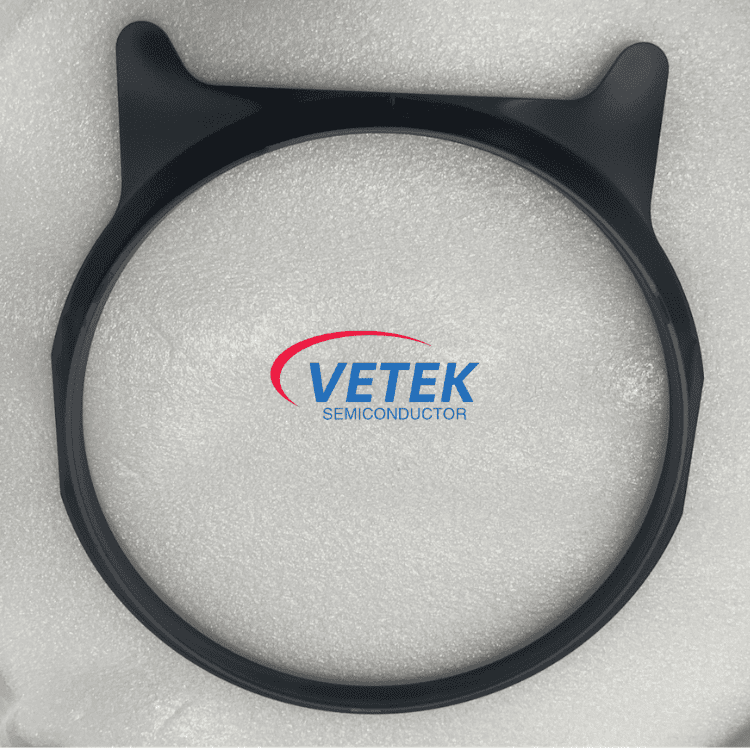

8 インチ CVD 炭化ケイ素 (SiC) コーティングされたエピタキシー トップ リング

8インチSiCエピトップリングの主な特長

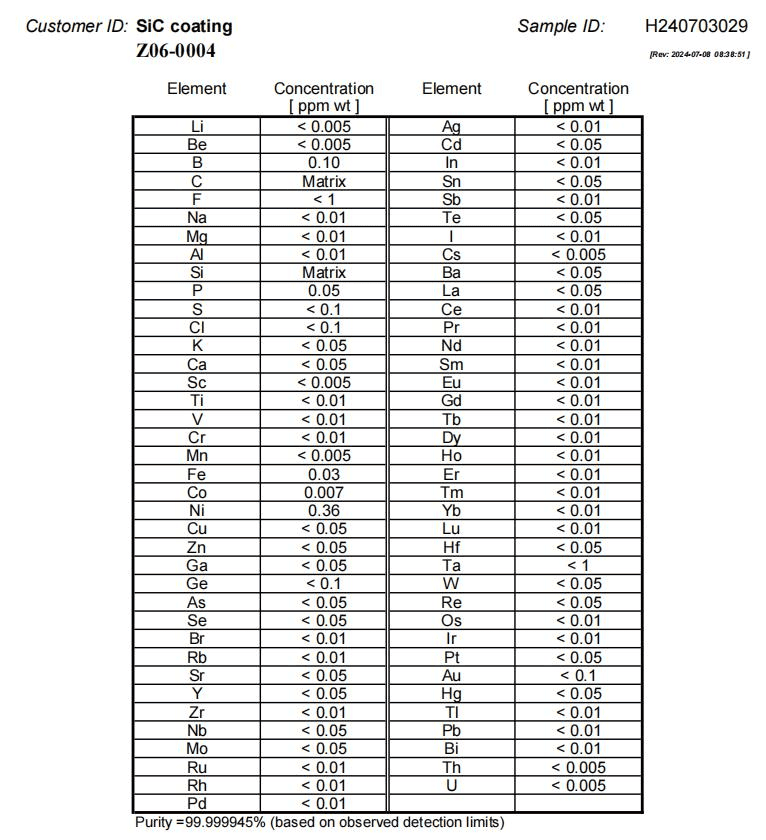

●高純度:99.9995%以上。金属はエピ層に移行しません。これにより、ウェーハのキャリア濃度が必要な場所に維持されます。

●パーティクル抑制：CVD構造が緻密です。毛穴はありません。ツールの実行中にパーティクルが放出されることはありません。工場ではこの方法で歩留まりが向上します。

●耐熱性：リングは1500℃でも安定です。 CTE (熱膨張) が低いということは、高速加熱/冷却サイクル中に反りが発生しないことを意味します。

● 化学的安定性: 固体 CVD SiC は、H2 および HCl ガスに耐性があります。 NH3にも耐性があります。剥がれるような塗装はありません。過酷なCVD環境でも劣化しません。

●部品寿命：表面は非常に硬いです。繰り返しのHF/HCl化学洗浄にも耐えます。これにより交換頻度が軽減されます。また、工場の総所有コストも削減されます。

技術仕様

バッチ間のコーティング厚さの均一性は10μmで制御されます

アプリケーション

CVD SiC エピトップ リングは以下の分野で広く使用されています。

● シリコンエピタキシー（Si Epi）リアクトル

●炭化ケイ素エピタキシー（SiC Epi）

●MOCVD装置

●CVD成膜装置

一般的に次のものと組み合わせます。

●サセプタ

●ウエハキャリア

●リングを予熱します

● エピタキシーリアクター

VETEK SiC Epi トップ リングを選ぶ理由?

● 完全な製造能力:

VETEK は、原材料の精製から精密機械加工、CVD コーティングに至るまで、一貫した半導体グレードの品質を確保するために生産プロセス全体を管理しています。

● 高精度:

ミクロンレベルの機械加工を行っております。 CVDの厚さは非常に均一です。これにより、すべてのリングがまったく同じように動作します。

よくある質問

(1) SiCエピトップリングは何をするのですか？

リングは熱とガスの流れを管理します。これにより、薄膜がウェーハ全体に均一に成長することが保証されます。

(2) CVD SiC がグラファイトよりも優れているのはなぜですか?

グラファイトは多孔質です。グラファイトには細孔があり、ガスを放出します。固体 CVD SiC は緻密でクリーンです。腐食性の工具の中でより長く持続します。

(3).8 インチ SiC トップリングはカスタマイズできますか?

はい。お客様の特定のツール図面に基づいて構築します。お客様のプロセスに基づいて形状を調整できます。

(4).SiC エピタキシー リングはどのような業界で使用されていますか?

これらは主に、パワーデバイス、RFデバイス、SiCウェーハ製造などの半導体製造に使用されます。
