LPE反応チャンバー用ハーフムーン

ハーフムーンは、LPE SiC リアクター内で使用されるグラファイトコンポーネントで、主にチャンバーのホットゾーンの周囲に設置されます。ウェハに直接接触するわけではありませんが、エピタキシャル成長中のガス流の安定性とリアクターの動作に役割を果たします。高温および反応性のプロセス条件に対処するために、コンポーネントは通常、CVD SiC コーティングで保護されますが、一部の用途では TaC コーティングも利用できます。 VETEK は、SiC エピタキシーシステム用のグラファイトフェルト絶縁体やその他のコーティングされたグラファイト部品も供給しています。

お問い合わせを送信

製品説明

LPE 反応チャンバー内のハーフムーンとは何ですか?

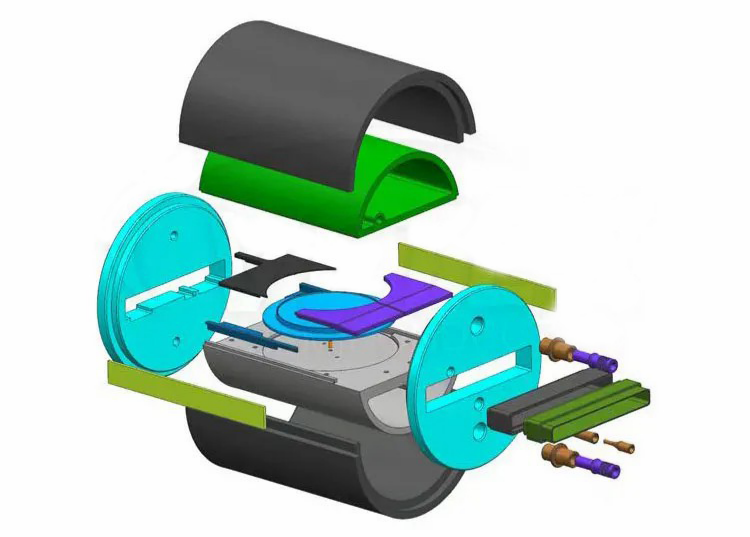

Halfmoon in an LPE Reaction Chamber Diagram

多くの LPE 水平反応器では、ハーフムーンは内部チャンバーアセンブリの一部です。機器メーカーが異なれば、使用する構造も若干異なる場合がありますが、機能は一般に似ています。通常、コンポーネントは上部と下部のセクションに分かれています。

アッパーハーフムーン:上部は主に原子炉内の支持構造物として機能します。高温のプロセスゾーンの近くに長時間置かれるため、材料は熱サイクルを繰り返しても明らかな変形がなく、安定した状態を保つ必要があります。もう 1 つの重要な点は化学的安定性です。 SiC エピタキシー中、チャンバー環境には反応性ガスが含まれるため、グラファイト表面を適切に保護する必要があります。
下半月:下部セクションは石英管領域と回転アセンブリの近くに接続されています。エピタキシャル成長中のガス導入と機械的サポートに関与します。通常のグラファイト構造部品と比較して、下部ハーフムーンは通常、原子炉運転中に連続的に加熱および冷却されるため、耐酸化性と熱衝撃安定性についてより高い要件に直面しています。

LPE 反応チャンバー用 VETEK Halfmoon の主な特長

1. 高純度グラファイト基板

基材には半導体プロセス環境に適した高純度グラファイトを採用。金属汚染は結晶成長の安定性と膜品質に影響を与える可能性があるため、SiC エピタキシーでは材料の純度が重要です。 VETEK は、この用途に不純物レベルが制御された精製グラファイト材料を使用しています。

2. 高度なCVD SiC & TaCコーティング

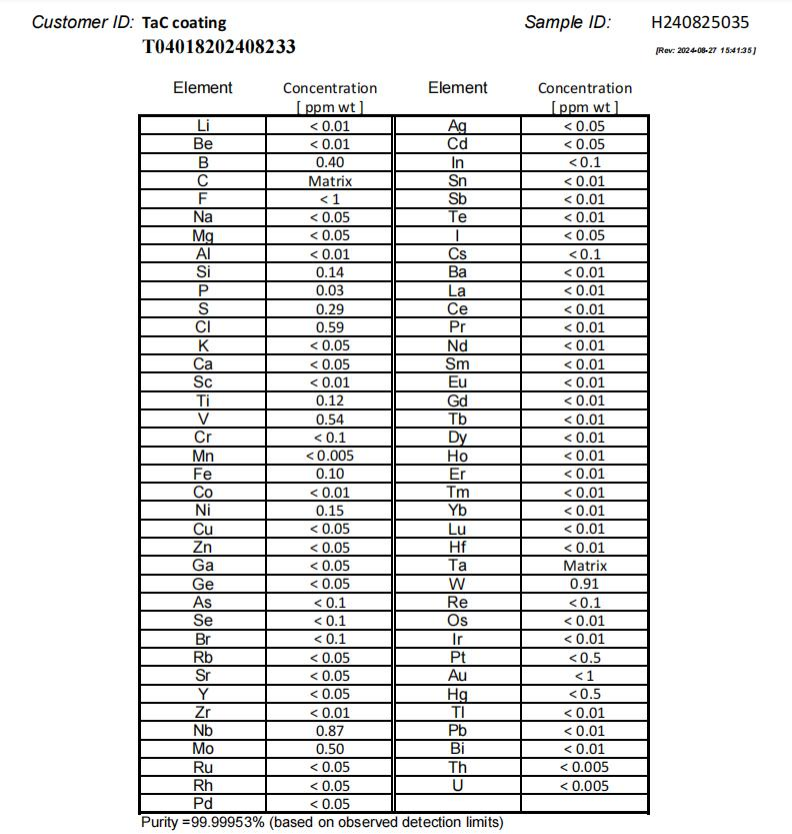

ほとんどのハーフムーンコンポーネントは CVD SiC でコーティングされており、高温プロセス条件下での表面保護を向上させています。より要求の厳しい環境向けに、TaC コーティングも利用できます。コーティングされた構造の一般的な利点は次のとおりです。

腐食性プロセスガスに対する優れた耐性
粒子発生量の低減
表面耐久性の向上
熱サイクル中の安定性の向上

実際の使用では、コーティングの選択は通常、反応器の温度、プロセスの化学的性質、および予想される耐用年数に依存します。

3. 優れた熱安定性

高温の半導体処理環境向けに設計された VETEK Halfmoon は、長期間のエピタキシャルサイクル中に寸法安定性と構造的完全性を維持するため、LPE および MOCVD 装置に非常に適しています。

4. 精密CNC加工

VETEK は、ミクロンレベルの寸法制御を備えた高度な CNC 精密機械加工能力を備えており、複雑な LPE リアクター構造やカスタマイズされた装置要件との優れた互換性を保証します。

5.長寿命

最適化されたコーティング接着技術と高純度材料処理により、VETEK Halfmoon コンポーネントは、繰り返される熱サイクルや腐食性プロセスガスの下でも優れた耐久性を示し、メンテナンスの頻度と総運用コストを削減します。

技術的な利点

特徴	VETEK ハーフムーン
基材	高純度グラファイト
表面処理	CVD SiC コーティング / オプションの TaC コーティング
動作温度	2000℃以上まで
コーティングの厚さ	50～200μm（調整可能）

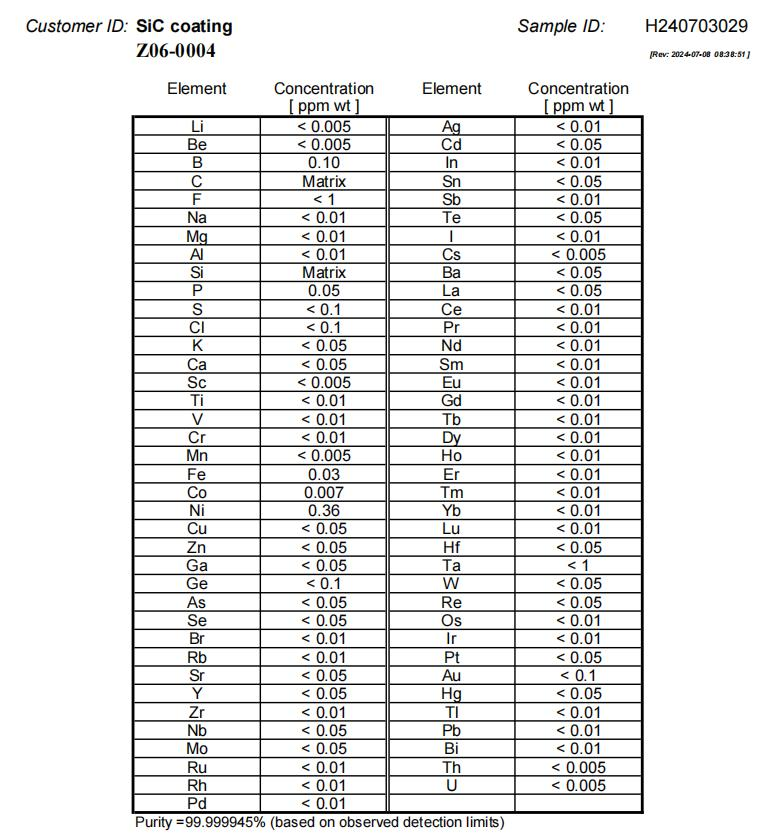

コーティングの純度	＞99.99999%
応用	SiCエピタキシー/LPEリアクター
温度耐性	優れた高温安定性
耐食性	並外れた
コーティングの均一性	高精度制御
粒子制御	低発塵
カスタマイズ	利用可能
機器の互換性	LPE / カスタマイズされたシステム
